Paramètres et Interprétations
La brique paramètres permet de renseigner vos tableaux de paramètres interprétés ainsi que les niveaux d'eau à prendre en compte pour votre projet.
Pour accéder à ce module, cliquez sur le bouton dédié dans la barre des tâches :
Onglet des paramètres
Créer un tableau
Quand vous accédez pour la première fois à cette brique, vous pouvez voir un nombre de bloc égal au nombre de secteur de votre projet avec pour chacun un bouton
.
Ce bouton comme son nom l'indique vous permet de créer un tableau dans le secteur concerné :
Par défaut, le tableau contient :
- Un nombre de ligne égal au nombre de sol de votre projet ;
- Un rappel de la couleur et du Code géotech. de chaque sol ;
- La cote de toit et de base de la couche. Seule la base de la dernière couche est éditable, les autres sont déduites des toits des couches sous-jacentes.
- L'épaisseur des sols, calculée.
Vous pouvez ajouter un titre au tableau dans la ligne d'en tête.
Deux icônes sont présentes sur cette même ligne de titre :
Ils permettent respectivement de déplacer un tableau d'un secteur vers un autre, et de supprimer un tableau. L'une de ces actions est nécessaire si vous souhaitez supprimer un secteur.
Ajouter et manipuler des colonnes
Vous pouvez ajouter des colonnes à votre tableau avec le bouton ➕.
Cela ouvre un sélecteur avec un large choix de paramètres, classés par catégories. Vous pouvez taper quelques lettres pour chercher rapidement un paramètre :
Cliquez sur son nom puis sur ✔️ pour ajouter la colonne.

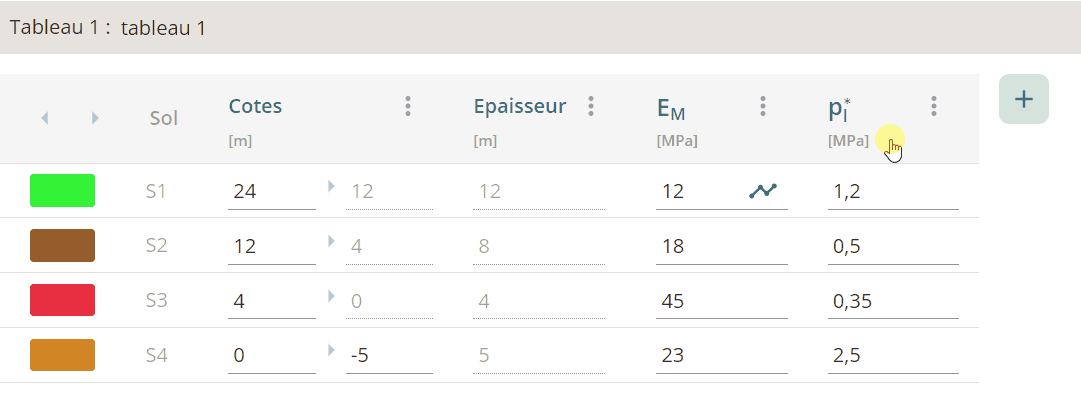

Vous pouvez déplacer une colonne avec
.
Il faut au préalable la sélectionner en cliquant sur son titre :
Le menu
vous permet également de déplacer la colonne.
Il permet également de supprimer les colonnes ajoutées, ou de les masquer.
Si une colonne est masquée, une bulle
en dessous du tableau permet de réafficher la colonne.
Renseigner des valeurs
Pour entrer une valeur, cliquez simplement sur la case et tapez votre valeur :
Un panneau s'ouvre à droite qui reprend cette valeur et vous permet :
- de renseigner un commentaire. Les valeurs commentées seront alors affectées dans le tableau d'une icone spécifique :
- de renseigner une description plus complète de votre paramètre en activant le sélecteur "Description avancée". Un icone spécifique apparaît alors dans le tableau et vous pouvez renseigner non plus une valeur unique mais une valeur moyenne, un écart type, le minimum et le maximum de votre paramètre.
L'objectif de cette description avancée est d'alimenter par la suite automatiquement les modules de calcul pour permettre des calculs de sensibilité ou en fourchette.
Bientôt disponible
D'autres descriptions seront ajoutées au fur et à mesure.
Liste des colonnes
Le tableau suivant donne la liste des colonnes disponibles dans l'application :
| Nom fr (en) | Description | Unité |
|---|---|---|
| Caractéristiques pondérales | ||
| \(\gamma\) | Poids volumique apparent | \(kN/m^3\) |
| \(\gamma_d\) | Poids volumique du sol sec | \(kN/m^3\) |
| \(\gamma_s\) | Poids volumique du squelette solide | \(kN/m^3\) |
| \(\gamma_{sat}\) | Poids volumique du sol saturé | \(kN/m^3\) |
| \(\gamma '\) | Poids volumique du sol déjaugé | \(kN/m^3\) |
| \(\rho\) | Masse volumique apparente | \(kg/m^3\) |
| \(\rho_d\) | Masse volumique du sol sec | \(kg/m^3\) |
| \(\rho_s\) | Masse volumique du squelette solide | \(kg/m^3\) |
| \(\rho_{sat}\) | Masse volumique du sol saturé | \(kg/m^3\) |
| \(\rho '\) | Masse volumique du sol déjaugé | \(kg/m^3\) |
| \(w_n\) | Teneur en eau naturelle | % |
| \(S_r\) | Saturation | % |
| \(n\) | Porosité | % |
| \(e_0\) | Indice des vides | - |
| Nature | ||
| \(w_P\) | Limite de plasticité | % |
| \(w_L\) | Limite de liquidité | % |
| \(w_R\) | Limite de retrait | % |
| \(IP\) (\(PI\)) | Indice de plasticité | % |
| \(I_C\) | Indice de consistance | - |
| \(VBS\) | Valeur au bleu de méthylène | % |
| \(GTR\) | Classe GTR | - |
| Granulométrie | ||
| \(d_{60}\) | Passant à 60% | mm |
| \(d_{30}\) | Passant à 30% | mm |
| \(d_{10}\) | Passant à 10% | mm |
| Propriétés issues du pressiomètre | ||
| \(E_M\) | Module pressiométrique | MPa |
| \(E_r\) | Module cyclique au pressiomètre | MPa |
| \(p_f^*\) | Pression de fluage nette | MPa |
| \(p_l^*\) | Pression limite nette | MPa |
| \(\alpha\) | Coefficient rhéologique | - |
| Propriétés issues du pénétromètre statique | ||
| \(q_c\) | Résistance de pointe | MPa |
| \(f_s\) | Frottement latéral unitaire au piézocône | MPa |
| \(R_f\) | Ratio de frottement au piézocône | |
| \(u_2\) | Pression interstitielle au piézocône | MPa |
| Propriétés issues du Standard Penetration Test | ||
| \(N_{60}\) | Nombre de coups SPT | |
| Paramètres de déformabilité | ||
| \(E'_0\) | Module élastique (drainé) | MPa |
| \(v\) | Coefficient de Poisson | |
| \(E_{50}\) | Module sécant de premier chargement drainé moyen | MPa |
| \(E_{oed}\) | Module œdométrique | MPa |
| \(E_{ur}\) | Module de déchargement / rechargement drainé moyen | MPa |
| \(E_u\) | Module élastique apparent (non drainé) | MPa |
| \(v_u\) | Coefficient de Poisson non drainé | |
| \(G\) | Module de cisaillement | MPa |
| Propriétés œdométriques | ||
| \(C_c\) | Indice de compression à l'œdomètre | |
| \(C_s\) | Indice de déchargement / rechargement à l'œdomètre | |
| \(c_v\) | Coefficient de consolidation verticale | m²/s |
| \(C_{\alpha}\) | Taux de consolidation secondaire (fluage) | |
| Gonflement | ||
| \(\sigma_{g}\) | Pression de gonflement à volume constant | kPa |
| Paramètre de résistance au cisaillement | ||
| \(c^{'}\) | Cohésion effective (ou drainée) | kPa |
| \(\phi^{'}\) | Angle de frottement effectif (ou drainé) | ° |
| \(\psi^{'}\) | Angle de dilatance effectif | ° |
| \(c_u\) | Cohésion apparente (ou non drainée) | kPa |
| \(\phi_u\) | Angle de frottement apparent (ou non drainé) | ° |
| \(c_R\) | Cohésion résiduelle | kPa |
| \(\phi_R\) | Angle de frottement résiduel | ° |
| \(R_C\) | Résistance à la compression simple | MPa |
| État de contrainte | ||
| \(\sigma_{v0}^{'}\) | Contrainte verticale effective moyenne en place | kPa |
| \(\sigma_{p}^{'}\) | Pression de préconsolidation | kPa |
| \(R_{OC}\) (\(OCR\)) | Ratio de surconsolidation | |
| \(K_0\) | Coefficient de pression des terres au repos | |
| \(K_a\) | Coefficient de poussée des terres | |
| \(K_p\) | Coefficient de butée des terres | |
| Propriétés hydrauliques | ||
| \(k_h\) | Perméabilité horizontale | m/s |
| \(k_v\) | Perméabilité verticale | m/s |
| \(k_h/k_v\) | Ratio de perméabilité |
Onglet des nappes
L'onglet "niveaux des nappes" fonctionne de la même façon que celui des paramètres pour ce qui est de la création des tableaux et leur comportement (déplacement, suppression).
Le tableau créé dépend si une un plusieurs nappes sont déclarées dans le projet.
Bientôt disponible
Pour le moment, seuls les tableaux "une seule nappe" sont opérationnels.
Les tableaux permettant de renseigner des niveaux de nappes superposées sera prochainement opérationnel.
Une seule nappe dans le projet
Si vous avez bien une seule nappe déclarée dans votre projet, le tableau créé comprend uniquement une ligne vous permettant de définir les différents niveaux de nappe réglementaires.
Vous pouvez ajouter un commentaire à une valeur, ou bien masquer certaines colonnes si elles ne vous sont pas utiles dans le cadre de votre projet.
Plusieurs nappes superposées
Bientôt disponible
Si plusieurs nappes ont été déclarées dans le projet, le tableau qui sera bientôt ajouté permettra de déclarer pour chaque formation la nappe qui le baigne et reconstituer le diagramme de pression hydraulique.
